三防漆工艺

2019-04-03 16:58:41 点击数:

无溶剂环保三防漆刷涂工艺






什么情况下需要对环保三防漆采取刷涂工艺呢?

1.当对元器件或者PCB进行局部涂覆时;

2.对原已涂覆过的PCB板进行维修后原涂层被破坏,需补涂时;

3.PCB尺寸过小,不便浸涂时;

4.个别元器件不能被涂覆但也不方便遮蔽时。



刷涂前请准备普通防护类口罩、手套、毛刷、容器等,并保持室内通风

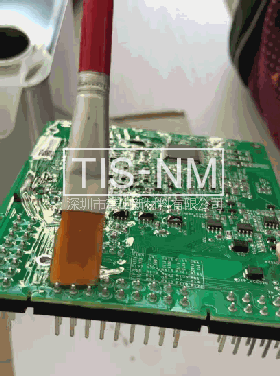

三防漆涂刷工艺案例



用毛刷取足三防漆,依次有序的刷过,为了保证类似SOP、QFP、SOT等封装的元器件管脚完整被涂覆,刷涂时可采用左→右,然后右→左的交替方式,然后进行上下交替涂覆。



三防漆刷涂效果对比



每次取用适量,长时间暴露在空气中会加速固化,使产品的流量性降低,取完及时拧紧封口盖。



TIS-NM环保有机硅三防漆刷涂工艺展示




该环保有机硅三防漆的表干时间约15-20 Min,固化时间取决于几种参数,包括使用的方法、薄膜厚度、湿度和温度。表干时间通常是指涂料表面已干燥到能操作的时间。而完全固化时间是指材料达到全部物理特性如硬度、拉伸强度和粘合力所需要的时间。





环保有机硅三防漆喷涂案例

 三防漆喷涂-TIS-NM有机硅三防漆

●将需涂覆的材料表面擦拭干净,保证被粘表面无油污、杂质。

●本品可采用刷涂、喷涂、浸涂等方法施工。涂层以不流卦、不漏涂为限。一次涂膜厚度一般在 0.1~0.2mm 之间为宜,最终涂膜厚度应达 0.3~0.5mm。

●第一道涂膜表干后,即可再次涂覆。

三防漆喷涂作业

采用全自动喷涂产线进行三防漆喷涂,线路板正面可采用选择性涂覆,背面可整面涂覆,喷涂时应测试好间距。





三防漆喷涂效果

对连接器、开关等元器件进行必要的遮蔽





三防漆喷涂

线路板背面由于元器件较少,三防漆喷涂结束后整体效果很美观

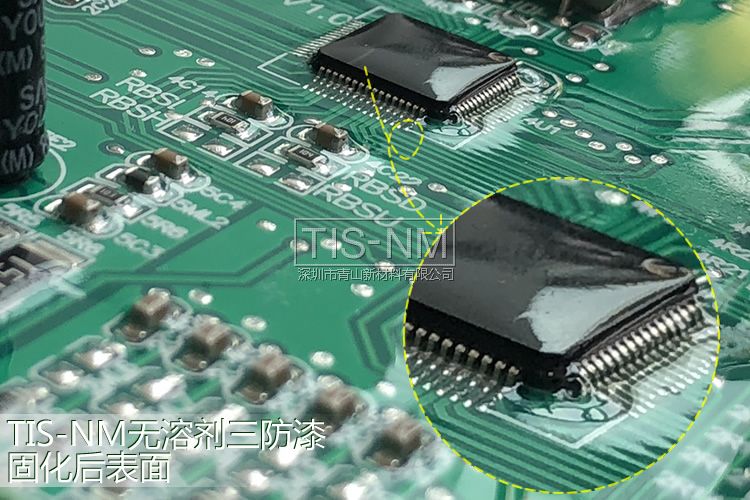

三防漆固化后元器件pin脚处防护细节

TIS-NM环保三防漆固化后元器件防潮防腐蚀性能大幅提升

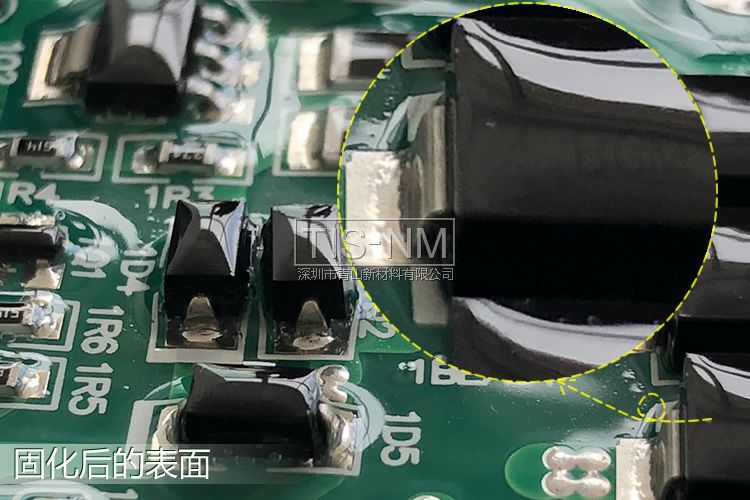

三防漆固化后线路板元器件被完整保护

TIS-NM无溶剂环保三防漆的漆膜厚度非常薄,散热性好,可耐高温200℃,由于流动性好,喷涂后元器件pin脚周边都得到了完整的保护,表面美观整洁

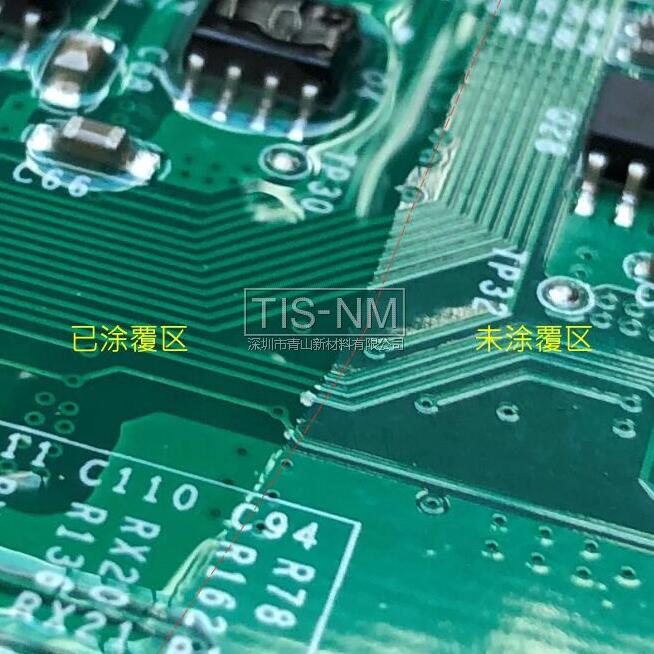

三防漆喷涂前与喷涂后对比

TIS-NM环保有机硅三防漆在线路板上喷涂前后的对比,案例中特意留空了线路板边缘以进行对比,并非喷涂bug

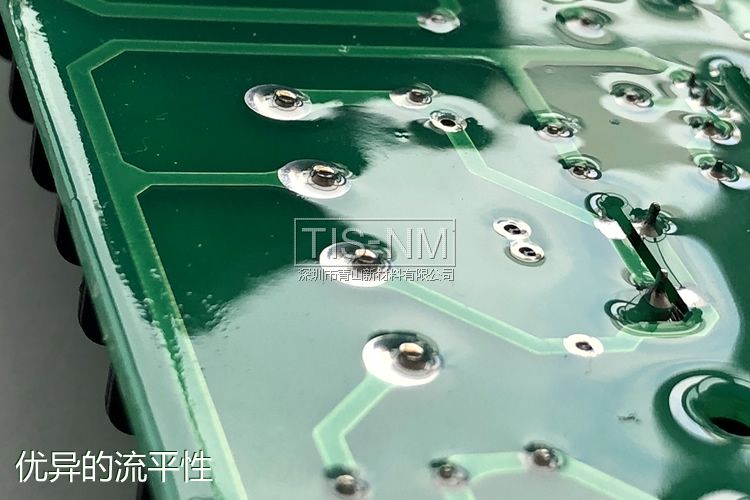

三防漆固化后效果

TIS-NM有机硅三防漆喷涂之线路板边缘固化后效果,展现出优异的流平性
